太阳能PVT热泵系统是由PVT光伏光热组件(简称PVT组件)和PVT直膨式热泵机组(简称PVT热泵)共同组成的热电冷联产系统,由能源管理平台智能控制,PVT组件发电为PVT热泵供给电能,PVT组件产生的热能由PVT热泵转化为高品位热能。

       该产品符合国家可再生能源和低碳能源发展要求,符合清洁采暖要求,工程投资回收期在2~5年,在我国城镇及农村具有广阔的应用前景,太阳能PVT热泵产品技术,为客户提供了基于新能源的多能互补用能解决方案。

    专利16项
        发明专利5项
            外观专利5项
                实用新型专利6项
发明专利5项 外观专利5项 实用新型专利6项

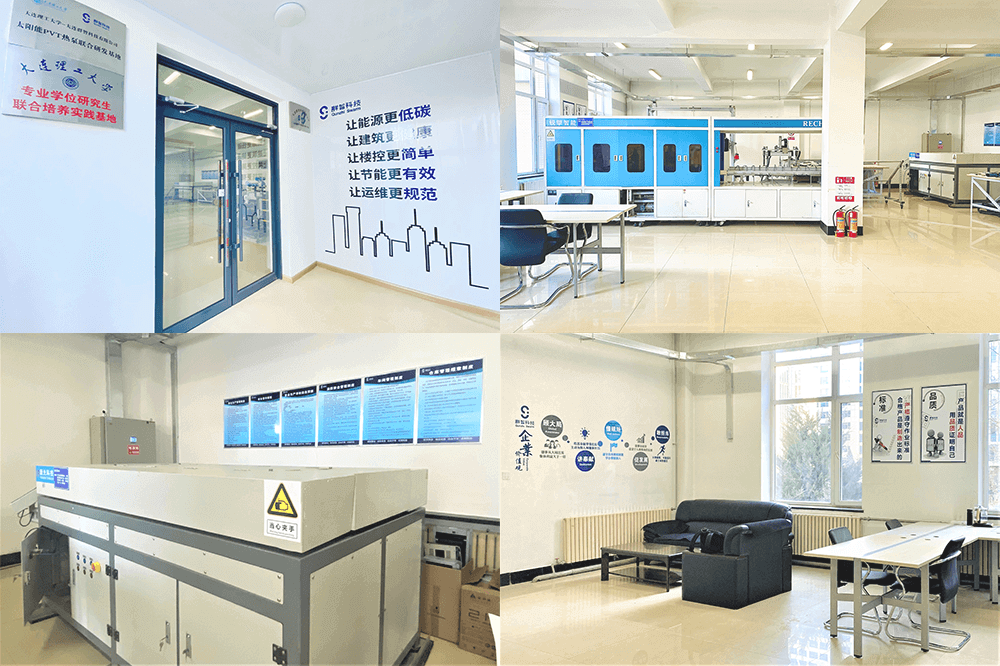

加工基地

       公司与大连理工大学联合建立了PVT组件试制加工基地,建成了集PVT组件串焊、损检、层压、封边、检测、成型于一体的半自动PVT组件生产线1条, 完成了太阳能PVT组件的试生产,初步制定了PVT组件的产品加工工艺流程。形成以产业化为导向的产品开发流程体系, 包括:PVT组件及PVT热泵产品的策划与定义、概念设计、细节与工程公差设计、设计验证、产品开发、产品验证、试生产、小批量产等八个阶段, 全面提升了新品开发能力,使新品研制周期较行业平均水平缩短40%以上,且产品的性能参数优于同类竞品。

产品功能

功能齐全、高效节能

一套系统可制热、制冷、生活热水和用电,能源管理平台可实时监测系统产热、产电及运行情况,北方供暖季综合COP大于4。

发电效率高、占地小

通过专利技术,将光伏组件和集热板无缝融合,吸收光伏组件热量,光伏发电效率提升10%以上,同时减小占地面积。

稳定制热、应用广泛

无太阳时从空气和雨水中吸热实现制热,解决传统太阳能看天制热的痛点。除极端寒冷和太阳辐射极低地区外,其它地区均适用。

产品功能

功能齐全、高效节能

一套系统可制热、制冷、生活热水和用电,能源管理平台可实时监测系统产热、产电及运行情况,北方供暖季综合COP大于4。

发电效率高、占地小

通过专利技术,将光伏组件和集热板无缝融合,吸收光伏组件热量,光伏发电效率提升10%以上,同时减小占地面积。

稳定制热、应用广泛

无太阳时从空气和雨水中吸热实现制热,解决传统太阳能看天制热的痛点。除极端寒冷和太阳辐射极低地区外,其它地区均适用。

产品矩阵·硬件

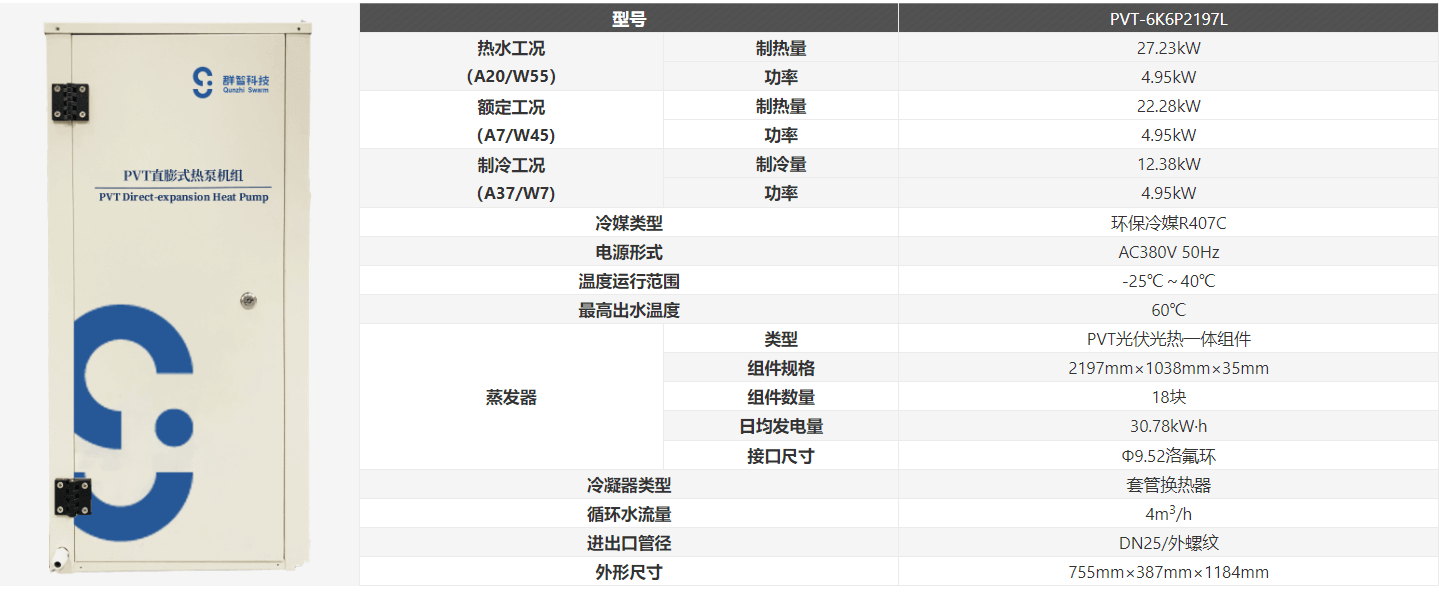

PVT直膨式热泵机组

型号 PVT-6K6P2197L
热水工况
(A20/W55)
制热量 27.23kW
功率 4.95kW
额定工况
(A7/W45)
制热量 22.28kW
功率 4.95kW
制冷工况
(A37/W7)
制冷量 12.38kW
功率 4.95kW
冷媒类型 环保冷媒R407C
电源形式 AC380V 50Hz
温度运行范围 -25℃~40℃
最高出水温度 60℃
蒸发器 类型 PVT光伏光热一体组件
组件规格 2197mm×1038mm×35mm
组件数量 18块
日均发电量 30.78kW·h
接口尺寸 Φ9.52洛氟环
冷凝器类型 套管换热器
循环水流量 4m3/h
进出口管径 DN25/外螺纹
外形尺寸 755mm×387mm×1184mm

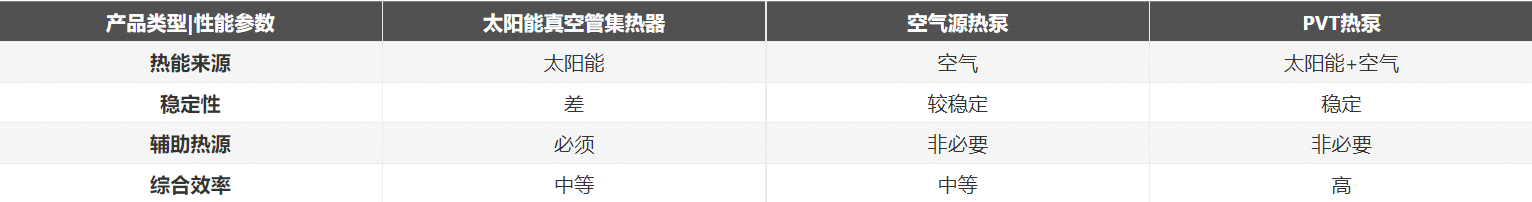

同类型产品性能对比

产品类型|性能参数 太阳能真空管集热器 空气源热泵 PVT热泵
热能来源 太阳能 空气 太阳能+空气
稳定性 较稳定 稳定
辅助热源 必须 非必要 非必要
综合效率 中等 中等

同类型产品性能对比

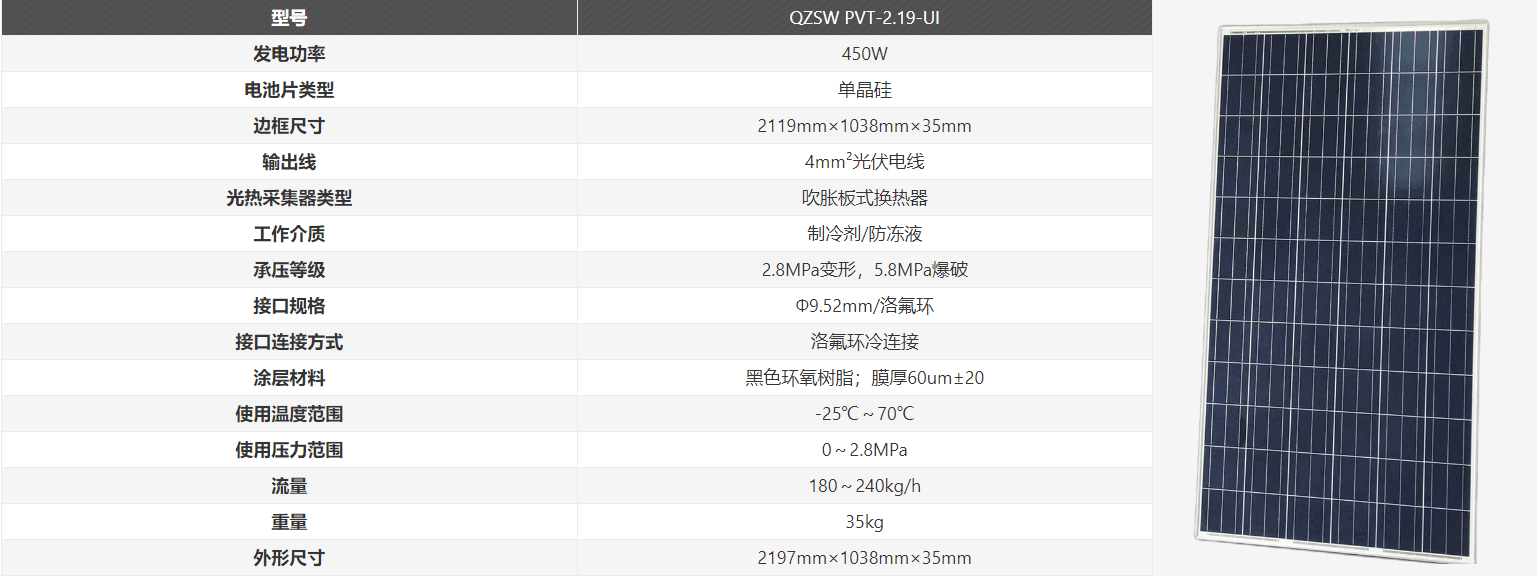

PVT光伏光热组件

型号 QZSW PVT-2.19-UI
发电功率 450W
电池片类型 单晶硅
边框尺寸 2119mm×1038mm×35mm
输出线 4mm²光伏电线
光热采集器类型 吹胀板式换热器
工作介质 制冷剂/防冻液
承压等级 2.8MPa变形,5.8MPa爆破
接口规格 Φ9.52mm/洛氟环
接口连接方式 洛氟环冷连接
涂层材料 黑色环氧树脂;膜厚60um±20
使用温度范围 -25℃~70℃
使用压力范围 0~2.8MPa
流量 180~240kg/h
重量 35kg
外形尺寸 2197mm×1038mm×35mm

同类型产品性能对比

产品类型|性能参数 平板式太阳能 PV组件 PVT组件
发电性能
制热性能
占地面积 较大 较大 集约
能源输出 热能 电能 热能+电能

同类型产品性能对比

产品矩阵·软件

太阳能PVT热泵控制系统管理平台

界面简洁

智能控制

数据直观

安全可靠

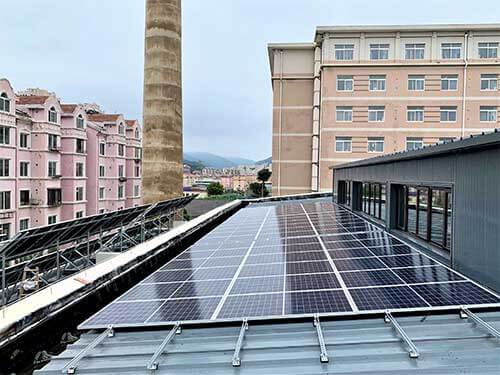

应用案例

大连理工大学西山文体活动​中心​PVT热泵热电冷​综合能源系统项目

大连市自贸片区碳中和示范楼​PVT热泵跨季储能​近零碳供热项目

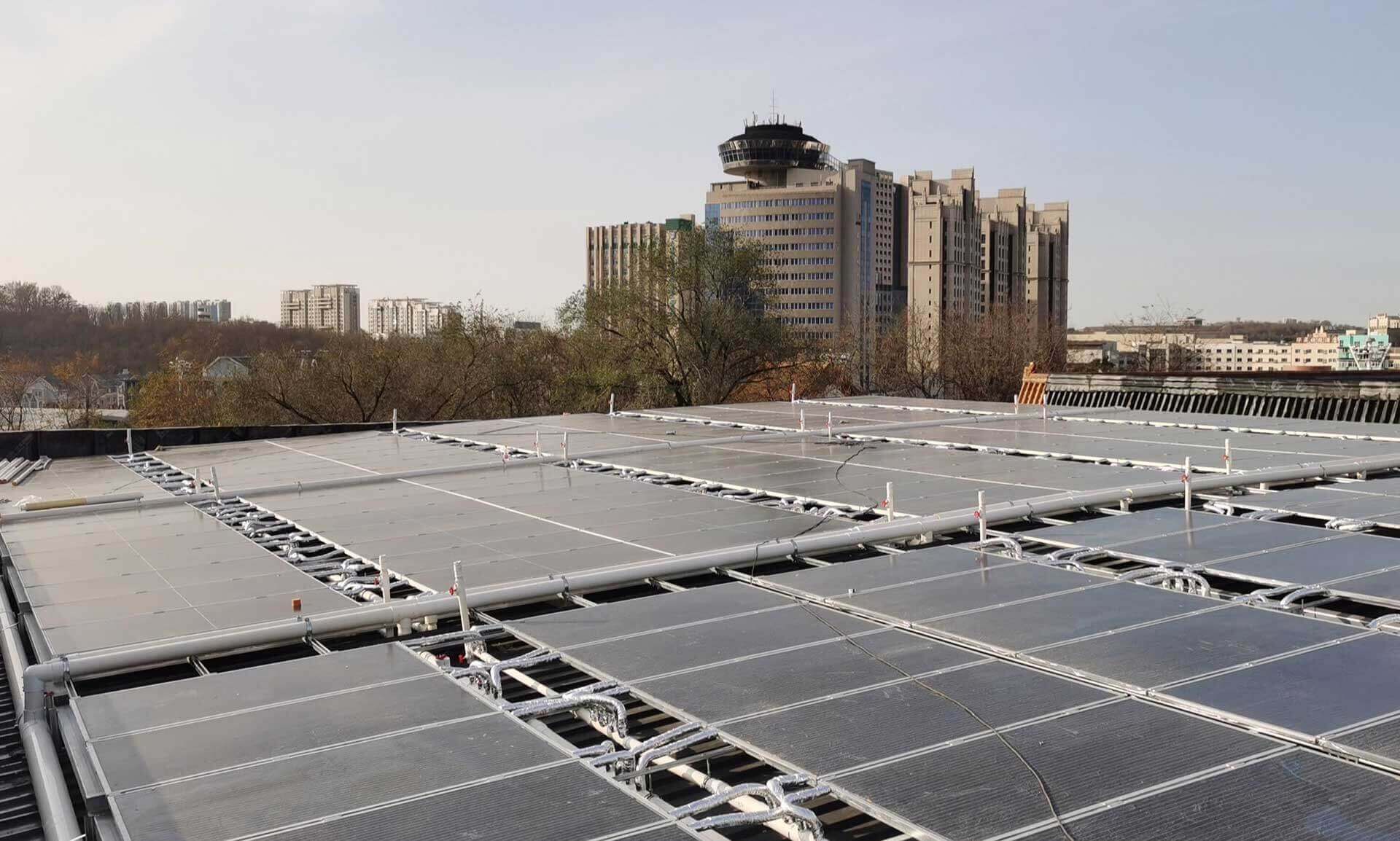

大连市开发区西游记宫PVT​跨季储能冷热电零碳​能源系统项目

大连理工大学西山文体活动中心PVT热泵热电冷综合能源系统项目

大连市自贸片区碳中和示范楼PVT热泵跨季储能近零碳供热项目

大连市开发区西游记宫PVT跨季储能冷热电零碳能源系统项目

大连市旅顺口区云山墅PVT跨季储能冷热电家庭能源系统项目
